5%鋅鋁格賓網(wǎng)
發(fā)布時間：2019/4/9 9:36:21

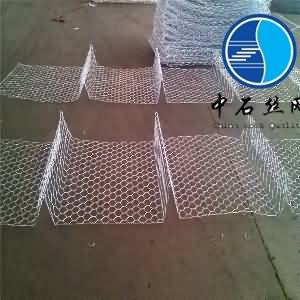

5%鋅鋁格賓網(wǎng)是采用5%鋁鋅合金鋼絲為原料，再以機械編織扭轉(zhuǎn)三圈成六角形網(wǎng)目，按設計要求把網(wǎng)片裁剪、組裝成蜂巢格網(wǎng)箱體，箱體內(nèi)填滿塊石等填充材料后，用作堤防、河岸、路基的防護工程的石籠產(chǎn)品。
10%(5%)鋅鋁合金格賓網(wǎng)主要用于潮濕環(huán)境中，如河流、海洋等水利工程中，其抗酸堿、防腐蝕性能優(yōu)于普通低碳鋼絲制品，配合聚酯物效果更佳。
鋅-5%鋁-稀土合金鍍層是近年來國際上新興的,用來替代傳統(tǒng)的純鋅鍍層的新型鍍層。
實驗證明其耐腐蝕性是傳統(tǒng)純鍍鋅鍍層的3倍以上，因而日益受到廣泛的重視，并在不段的推廣，現(xiàn)在歐美發(fā)達國家正用鋅鋁合金替代傳統(tǒng)的純鍍鋅層。
使用鋅鋁合金鋼絲編織成的網(wǎng)狀矩型箱體，其使用壽命在70-80年左右是普通鍍鋅層鋼絲的2倍。
鋅鋁合金鋼絲符合國家標準：GB/T 20492-2006
表一鋼絲公稱直徑及偏差表 | 表二鋼絲鍍層附著性試驗芯棒直徑 | ||
公稱直徑 | 允許偏差 | 公稱直徑 | 芯棒直徑及鋼絲公稱直徑之比 |
＞1.24～2.25 | ±0.03 | ＞1.24～2.25 | 3 |
＞2.25～3 | ±0.04 | ＞2.25～3 | 4 |
＞3～3.5 | ±0.05 | ＞3～3.5 | 5 |
＞3.5～5.5 | ±0.06 | ＞3.5～5.5 | 5 |
鋅 5% 鋁 混合稀土合金錠的化學成分質(zhì)量分數(shù) | |||||||
AL | Ce+La | Fe不大于 | Si不大于 | Cd不大于 | Sn不大于 | 其他元素每種不大于 | Zn |
4.7～6.2 | 0.03～0.10 | 0.075 | 0.015 | 0.005 | 0.002 | 0.02 | 余量 |
標簽：
